Книга - тип структура твърда - Flex PCB е специализиран тип печатна платка (PCB), която интегрира конвенционалните твърди PCB секции с огъване на гъвкави секции, сглобени в компактен три - Размерен модул, използвайки конкретен метод на сгъване или натъпкване, който преодоляваше отделния сгъващ се в сгъване. Този дизайн използва гъвкава схема в области, изискващи връзка между различни равнини или динамично огъване, като същевременно използва твърди субстрати за поддържане на компоненти и осигуряване на структурна твърдост, когато е необходимо. След като бъде сглобен, целият модул може да бъде „отворен“ като книга за достъп до поддръжка или тестване и „затворен“, за да образува пространство - спестяване, високо надеждна единица за свързване. Обикновено се използва в електронни устройства, където пространството е ограничено, и високите - взаимовръзките и надеждността на плътността са критични.

Изпрати запитване

Не

Характеристики на продукта

1. Дизайн на структурата
Множество твърди под - дъски, свързани с гъвкави вериги, сгъваеми/разгъваеми по проектирани оси;
Space - Спестяване в сгънато състояние (като затворена книга), услуга - приятелско в разширено състояние (като отворена книга)

2. Интеграция на материала
Твърди зони: FR4/HIGH - честотни субстрати за поддръжка на компоненти и твърдост
Флекс зони: Полиимидни (PI) филми за динамично огъване и междупланарно маршрутизиране
Няма конектори на кръстовища; Безпроблемен преход чрез ламиниране

3. Космическа ефективност
Flex circuits replace bulky cables, saving >90% пространство за окабеляване
Сгънатият профил намалява дебелината до 30-50% спрямо подредените PCB

4. Електрически производители
Контролиран непрекъснатост на импеданса (± 5%) при твърди - гъвкави кръстовища
Дизайнът на микропроводи/ленти в гъвкави зони Минимизира кръстосана разходка (< -40dB)
Connectorless interface enables >10Gbps висок - скоростна предаване

5. надежден и дълъг - трайно
Flex zones rated for >100 000 пъти цикли (съвместим с IPC-6013D)
Умора - устойчив дизайн при твърди - гъвкави интерфейси
Температура на работа: - 55 градуса ~ +125 градус (военен клас)

6. функционално мащабируем
Sub - Модузацията на нивото на дъската (напр. RF/POWER/DIGITAL ZONES)
Сгъваемата структура дава възможност за екранизиране на EMI

7. Поддържайте предимството на разходите
Достъп до пълна верига в разгънато състояние без разглобяване
Индивидуалната подза суб - подмяната на дъската намалява разходите за ремонт

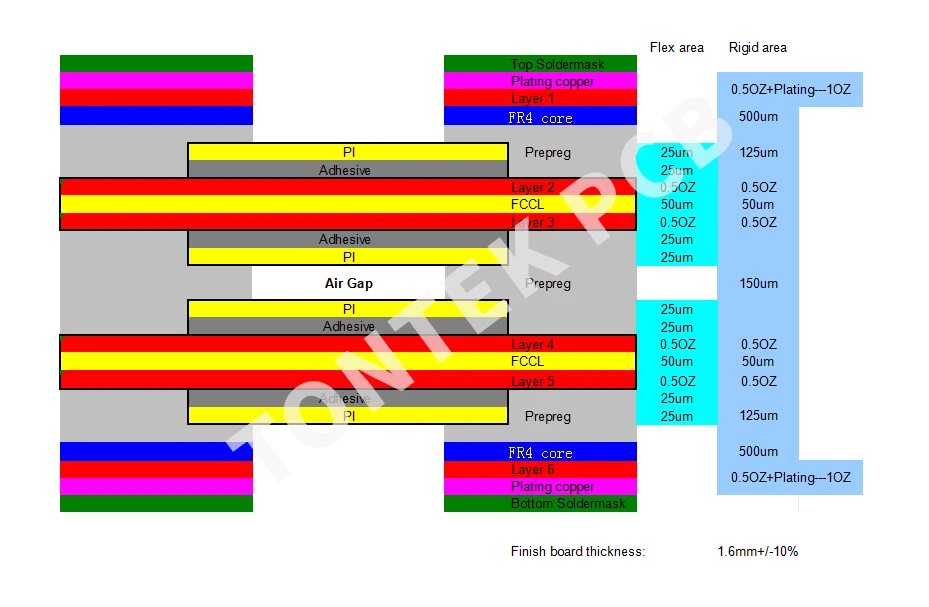

Stack up

Поле за приложение на продукта

Аерокосмическо пространство

Разгъваеми вериги на антената/слънчевите панели в спътниците
Системи за авионика (напр., Сгъваеми радарни масиви)
3D окабеляване в космически каюти

Медицински

Носими/имплантируеми монитори (напр., Пейсмейкъри)
Ендоскоп/Хирургически вериги за контрол на робота
Сгъваеми основни дъски в преносими диагностични устройства

Потребителска електроника

Шарнирни модули за свързване в сгъваеми телефони
Flip - екранни вериги в ултра - тънки лаптопи
Регулируемо окабеляване в VR/AR слушалки

Индустриален

Multi - Съвместно управление на ос в индустриални роботи
Сгъваеми схеми на сонди в автоматизирани тестери
Подредени сензорни опаковки

Автомобил

Прибиращи се радарни масиви (напр. MMWAVE радар)
Регулируеми вериги за седалки/огледала
Високи - модули за плътност на плътността

Защита

Сгъваеми терминали в войнишки системи
Сгъваеми вериги за предпазители в ракетни насоки
Вибрация - устойчиви комуникации в полево оборудване
