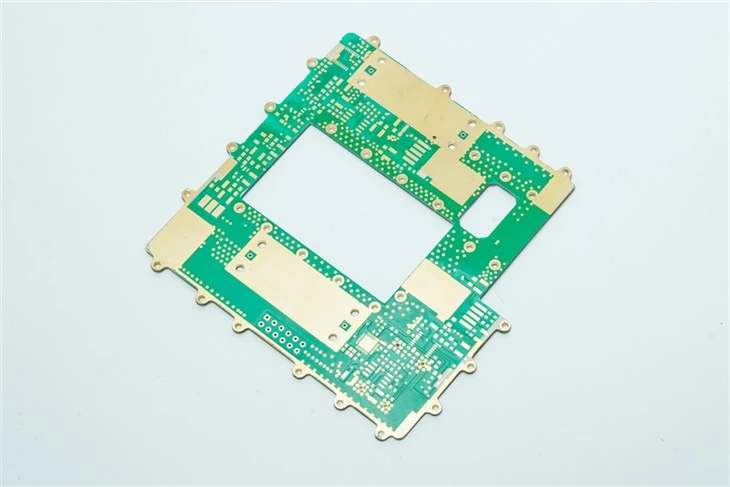

Микровълнова високочестотна печатна платка

Микровълнова печатна платка е специализирана платка, проектирана за 300 MHz ~ 300 GHz честоти, обслужваща две основни функции:
1. Предаване на сигнал: Разпространете микровълновите сигнали с минимална загуба;
2. ЕМ контрол на полето: Управление на разпределението на електромагнитното поле чрез прецизни структури.
3. Основни спецификации
Материали: Ниско - Загуби субстрати (PTFE, керамика - пълни Rogers Ro4000®), DK =2.2 ~ 10.8
Мед: HVLP фолио (RA<0.5μm) for reduced skin effect
Критични структури:
Контролирани - импедансни линии (50Ω ± 2%)
EMI потискане чрез огради/DGS
Direct - Прикрепете MMIC интерфейсите

Изпрати запитване

Характеристики на продукта

1. Ultra - ниска диелектрична загуба
Субстрат Tanδ<0.004 @10GHz (1/10 of FR-4), critical for mmWave efficiency
Материали: PTFE - керамични композити (Rogers 4350b ™), LCP

2. Стабилна диелектрична константа (DK)
DK температура. Коефициент по -малък или равен на -50 ppm/ градус (-55 градуса ~ 150 градуса), предотвратява честотния дрейф
Случай: Rogers RO3003 ™ ΔDK<±0.02 @40GHz

3. Прецизен контрол на импеданса
50Ω понижаване на линията ± 1% (точност на ширината ± 0,015mm), свежда до минимум отражението
Технология: Лазерно директно изображение (LDI) за ± 5 μm точност

4. Оптимизирано медно фолио
HVLP мед (RA =0.3 μm) намалява загубата на ефект на кожата с 30% (@100GHz)
Контраст: Стандартното фолио (RA =2 μm) добавя 2db/m загуба @60ghz

5. 3 D Термично управление
Metal-core substrates (Al/Cu) with >2W/(M · K) Проводимост, обработва 100W+ мощност
Иновация **: Вградени термични виа + топлинни тръби

6. EM Field Precision
Чрез огради (разстояние<λ 10)="" suppress="" edge="">
Специални: Дефектирани наземни структури (DGS) за хармонично отхвърляне

7. Интеграция на хибридни процеси
Смесена стакуп: RF слоеве (PTFE) + цифрови слоеве (M6G)
Интеграция на чип: свързване на златен проводник (<0.5° phase error)

Поле за приложение на продукта

Микровълнови печатни платки (** 300 MHz - 300 GHz **) са критични в:

Безжични комуникации

5G/6G базови станции: MMWAVE AAUS (24/28/39GHz), изискващи PTFE субстрати за<1° phase error
Satellite Comms: Ka - фазирани масиви с помощта на LTCC многослойни дъски за формиране на лъчи

Радар и сензор

Автомобилен радар: 77GHz масиви за пластири (Rogers RO4835 ™), активиращи ± 0,1M в диапазона
Military Radar: X-band AlN substrates handling >500W/㎡ мощност

Аерокосмическа авионика

Сателитни TR модули: AU80SN20 Евтектични - усилватели на GAN (-55 градуса ~ 125 градуса)
EW Системи: честота - скачащи вериги (2 - 18GHz) на PTFE твърди-Flex PCB

Медицински и изследвания

Микровълнова аблация: 2.45GHz разделители на мощност с мед - Основно разсейване на топлината
Ускорители на частиците: RF контролери за кухина, изискващи ΔDK<0.01

Високо - Скоростните изчисления и квантово

THZ взаимосвързвания: 300GHz силиконов - интегрирани микропроводи (10 μm ширина)
Квантови процесори: 3D микровълнови субстрати (al₂o₃/aln), разширяващи се qutbit coherence
