Керамичните печатни платки от двуалуминиев оксид (PCB) привлякоха значително внимание в електронната индустрия поради отличните си свойства, особено по отношение на електрическите изолационни характеристики. Като водещ доставчик на алуминиеви керамични печатни платки, аз съм развълнуван да навляза в детайлите на техните електрически изолационни възможности и защо те са предпочитан избор за различни приложения.
Разбиране на електрическата изолация в алуминиеви керамични печатни платки
Електрическата изолация е изключително важно свойство на всяка печатна платка. Отнася се до способността на материала да устои на протичането на електрически ток, предотвратявайки късо съединение и осигурявайки правилното функциониране на електронните компоненти. Керамиката от алуминиев оксид, със своята висока чистота и стабилна кристална структура, предлага изключителна електрическа изолация.
Диелектричната константа на алуминиевата керамика е относително стабилна в широк диапазон от честоти. Тази стабилност е от съществено значение за приложения, при които сигналите трябва да се предават точно без смущения. Например във високочестотни комуникационни системи стабилната диелектрична константа помага да се поддържа целостта на сигнала, намалявайки загубата и изкривяването на сигнала.
Обемното съпротивление на алуминиевата керамика е изключително високо. Обемното съпротивление е мярка за способността на материала да устои на потока на електрически ток през обема му. Двуалуминиевата керамика обикновено има обемно съпротивление от порядъка на 10¹² до 10¹4 Ω·cm при стайна температура. Това високо съпротивление означава, че много малко ток може да премине през керамичния материал, което го прави отличен изолатор.
Фактори, влияещи върху характеристиките на електрическата изолация на алуминиевите керамични печатни платки
Чистота на алуминий
Чистотата на алуминиевия оксид, използван в печатните платки, оказва значително влияние върху характеристиките на електрическата им изолация. Двуалуминиевият оксид с по-висока чистота (напр. 99% или повече) обикновено има по-добри изолационни свойства. Примесите в двуалуминиевия оксид могат да действат като носители на заряд, намалявайки съпротивлението на материала и влошавайки неговите изолационни характеристики. Като доставчик, ние гарантираме, че нашите алуминиеви керамични печатни платки са направени от алуминиев оксид с висока чистота, за да се гарантира оптимална електрическа изолация.
Производствен процес
Производственият процес на алуминиевите керамични печатни платки също играе решаваща роля при определяне на техните изолационни характеристики. Процесът на синтероване, например, влияе върху плътността и кристалната структура на керамиката. Добре спечената алуминиева керамика има по-равномерна и плътна структура, което подобрява нейната електрическа изолация. Използваме усъвършенствани производствени техники, за да гарантираме, че нашите печатни платки се синтероват при оптимални условия, което води до висококачествена изолация.
Повърхностно покритие
Повърхностното покритие на Alumina Ceramic PCB може да повлияе на неговата електрическа изолация. Гладката и чиста повърхност намалява риска от повърхностни утечки. Всички замърсители или грапавини по повърхността могат да осигурят пътища за протичане на ток, компрометирайки изолацията. Нашите печатни платки се подлагат на строг процес на повърхностна обработка, за да се постигне гладка и чиста повърхност, подобрявайки тяхната електрическа изолация.
Приложения на алуминиеви керамични печатни платки въз основа на тяхната електрическа изолация
Дебелослойна интегрална схема
ПХБ от алуминиева керамика се използват широко вДебелослойна интегрална схемаприложения. В тези вериги електрическата изолация е от съществено значение за предотвратяване на кръстосани разговори между различни компоненти и слоеве. Високата електрическа изолация на алуминиевата керамика гарантира, че дебелослойните резистори, проводници и други компоненти могат да работят независимо без смущения. Това води до по-надеждни и високоефективни интегрални схеми.
Високомощен керамичен опаковъчен субстрат
ЗаВисокомощен керамичен опаковъчен субстратприложения, електрическата изолация е от изключително значение. Компонентите с висока мощност генерират значително количество топлина и електрически стрес. Отличната електрическа изолация на алуминиевата керамика спомага за изолирането на високомощните компоненти един от друг и от околната среда. Това не само предпазва компонентите от електрическа повреда, но също така подобрява цялостната надеждност и безопасност на системата с висока мощност.

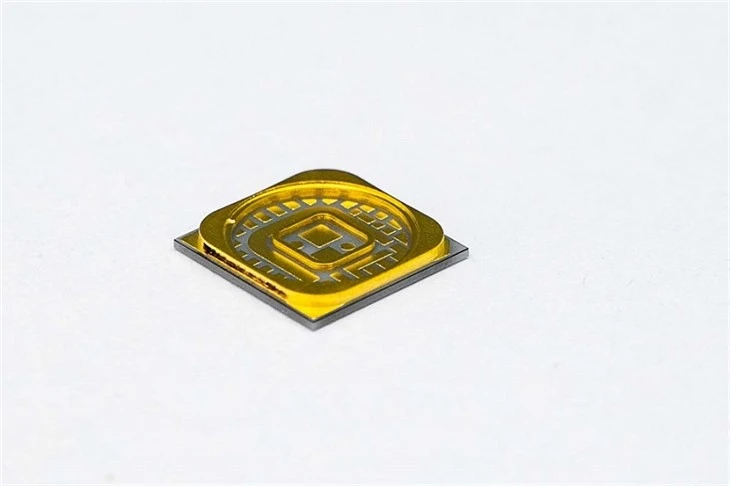

3D керамичен опаковъчен субстрат
в3D керамичен опаковъчен субстратприложения, сложната триизмерна структура изисква материали с добра електрическа изолация. Алуминиевата керамика може да осигури необходимата изолация между различните слоеве и компоненти в 3D пакета. Неговите стабилни диелектрични свойства също гарантират, че електрическите сигнали могат да се предават точно през сложната структура, което го прави идеален избор за 3D опаковане.
Сравнение с други PCB материали
В сравнение с традиционните FR - 4 печатни платки, алуминиевите керамични платки предлагат превъзходна електрическа изолация. FR - 4 има по-ниска диелектрична константа и обемно съпротивление в сравнение с алуминиевата керамика. При приложения с висока честота и висока мощност, FR - 4 може да изпита повече загуба на сигнал и електрически срив. Алуминиевата керамика, от друга страна, може да запази изолационните си свойства дори при тежки електрически и термични условия.
В сравнение с други керамични материали, алуминиевата керамика е рентабилен вариант с добро цялостно представяне. Някои други керамични изделия могат да предложат малко по-добра изолация в определени аспекти, но често са по-скъпи и трудни за производство. Алуминиевата керамика постига добър баланс между производителност и цена, което я прави популярен избор в електронната индустрия.
Тестване на електрическата изолация на алуминиеви керамични печатни платки
За да гарантираме качеството на нашите печатни платки от алуминиев оксид, ние провеждаме серия от тестове за тяхната електрическа изолация. Един от обичайните тестове е тестът за диелектрична якост. При този тест високо напрежение се прилага към печатната платка, докато тя се повреди. След това диелектричната якост се изчислява като напрежението, при което възниква пробив, разделено на дебелината на керамиката. Нашите печатни платки обикновено имат висока диелектрична якост, което показва техните отлични изолационни способности.
Извършваме и тестове за устойчивост на изолация. Този тест измерва съпротивлението между различните проводими елементи на печатната платка. Високата стойност на изолационното съпротивление потвърждава добрата електрическа изолация на печатната платка. Чрез редовното провеждане на тези тестове можем да гарантираме, че нашите алуминиеви керамични печатни платки отговарят на най-високите стандарти за качество.
Заключение
В заключение, електрическите изолационни характеристики на алуминиевите керамични печатни платки са изключителни, което ги прави най-добрият избор за широка гама приложения в електрониката. Тяхната висока стабилност на диелектрична константа, голямо обемно съпротивление и устойчивост на електрически пробив са ключови фактори, допринасящи за отличните им изолационни свойства. Като доставчик, ние се ангажираме да предоставяме висококачествени печатни платки от алуминиев оксид с оптимална електрическа изолация.
Ако търсите надеждни печатни платки от алуминиев оксид за вашите електронни проекти, ще се радваме да обсъдим вашите специфични изисквания. Нашият екип от експерти може да ви предостави подробна информация и насоки за избора на правилните печатни платки за вашите приложения. Свържете се с нас днес, за да започнем процеса на възлагане и преговори.
Референции
- „Наръчник за електронни опаковъчни материали“
- "Керамични материали за електроника"
- Индустриални доклади за алуминиева керамична PCB технология и приложения
