Здравейте! Като доставчик на ултратънки печатни платки видях от първа ръка колко решаваща е оптимизацията на разпределението на мощността за тези високотехнологични компоненти. Свръхтънките платки се използват в широк спектър от приложения, от смартфони до носими устройства, и правилното разпределение на мощността може да подобри или наруши производителността на устройството. В тази публикация в блога ще споделя някои съвети как да оптимизирате разпределението на мощността на ултратънка платка.
Разбиране на основите на разпределението на мощността
Преди да се потопим в стратегиите за оптимизация, нека набързо прегледаме основите на разпределението на мощността върху печатна платка. Разпределението на мощността е свързано с осигуряването на точното количество мощност към правилните компоненти в точното време. На ултратънка платка това може да е малко трудно поради ограниченото пространство и високата плътност на компонентите.
Електроразпределителната мрежа (PDN) на печатна платка обикновено се състои от източник на захранване, като например батерия или захранване, и поредица от канали, отвори и равнини, които пренасят захранването към компонентите. Целта е да се сведе до минимум импедансът на PDN, за да се гарантира, че мощността се доставя ефективно и с минимален спад на напрежението.
Проектни съображения за разпределение на мощността
Когато проектирате ултратънка платка, има няколко ключови съображения, които могат да помогнат за оптимизиране на разпределението на мощността:
1. Подреждане на слоеве
Подреждането на слоевете на печатната платка играе решаваща роля в разпределението на мощността. За ултратънки платки е важно да използвате подреждане, което минимизира разстоянието между захранващата и заземяващата равнина. Това помага за намаляване на индуктивността и импеданса на PDN.
Често срещан подход е да се използва равнина на захранване и равнина на заземяване, които са съседни една на друга. Това създава път с нисък импеданс за протичане на мощността и помага за намаляване на електромагнитните смущения (EMI). Освен това използването на множество равнини на мощност и заземяване може допълнително да подобри производителността на разпределението на мощността.
2. Ширина на следата и разстояние
Ширината и разстоянието между захранващите канали също са важни фактори, които трябва да се имат предвид. По-широките следи имат по-ниско съпротивление, което помага да се намали падането на напрежението по протежение на следите. Обаче на ултратънка платка пространството е ограничено, така че е важно да се намери баланс между ширината на следата и наличното пространство.
Като цяло се препоръчва да се използват по-широки пътеки за пътища с голям ток и по-тесни следи за пътища със слаб ток. Освен това, поддържането на подходящо разстояние между следите помага за предотвратяване на късо съединение и намаляване на кръстосаните смущения.
3. Чрез поставяне
Vias се използват за свързване на различни слоеве на печатната платка. Когато става въпрос за разпределение на мощността, поставянето на отвори може да окаже значително влияние върху производителността на PDN. Важно е отворите да се поставят близо до компонентите, които изискват захранване, за да се сведе до минимум дължината на захранващите проводници и да се намали импедансът.
Използването на няколко отвора паралелно също може да помогне за намаляване на импеданса и подобряване на подаването на мощност. Въпреки това е важно да се гарантира, че отворите са правилно разположени, за да се избегне създаването на път с висок импеданс.
4. Разделителни кондензатори
Разделителните кондензатори са от съществено значение за стабилизиране на захранването и намаляване на шума на печатната платка. Тези кондензатори се поставят близо до компонентите, които изискват захранване, за да осигурят локален източник на енергия и да филтрират високочестотния шум.
Когато избирате отделящи кондензатори, важно е да изберете правилната стойност на капацитета и номиналното напрежение. Стойността на капацитета трябва да бъде избрана въз основа на изискванията за мощност на компонента и честотния диапазон на шума. Освен това, поставянето на отделящите кондензатори възможно най-близо до щифтовете на компонента помага да се сведе до минимум индуктивността и да се подобри ефективността на кондензаторите.
Усъвършенствани техники за оптимизиране на електроразпределението
В допълнение към дизайнерските съображения, споменати по-горе, има няколко усъвършенствани техники, които могат да се използват за допълнително оптимизиране на разпределението на мощността върху ултратънка платка:
1. Шиене на Power Plane
Шиенето на мощностна равнина включва свързване на множество мощностни равнини заедно с помощта на отвори. Това помага да се намали импедансът между силовите равнини и да се подобри производителността на разпределението на мощността. Чрез създаване на път с нисък импеданс между силовите равнини, мощността може да се разпредели по-равномерно в платката.
2. Термични преходни масиви
Термичните преходни решетки се използват за пренос на топлина от компонентите към заземената повърхност. В допълнение към своите топлинни предимства, термичните преходни масиви могат също да помогнат за подобряване на производителността на разпределението на мощността. Като осигуряват път с нисък импеданс за протичане на мощността, термичните преходни масиви могат да намалят спада на напрежението и да подобрят ефективността на PDN.
3. Симулация и анализ
Инструментите за симулация и анализ могат да се използват за оценка на ефективността на разпределението на мощността на печатната платка, преди тя да бъде произведена. Тези инструменти могат да помогнат за идентифициране на потенциални проблеми, като области с висок импеданс или проблеми с падане на напрежението, и позволяват да се направят модификации на дизайна, за да се оптимизира разпределението на мощността.
Чрез използването на инструменти за симулация и анализ, дизайнерите могат да спестят време и пари, като избегнат скъпи итерации на дизайна и гарантират, че печатната платка отговаря на изискваните спецификации за производителност.
Избор на правилните материали
Изборът на материали за ултратънката печатна платка също може да окаже значително влияние върху ефективността на разпределението на мощността. Ето някои фактори, които трябва да имате предвид при избора на материали:
1. Диелектрична константа
Диелектричната константа на материала на субстрата влияе върху капацитета на силовата и заземяващата равнина. По-ниската диелектрична константа може да помогне за намаляване на капацитета и подобряване на високочестотната производителност на печатната платка.
2. Тангенс на загубата
Тангенсът на загубите на материала на субстрата влияе върху количеството мощност, което се губи като топлина. По-нисък тангенс на загубите може да помогне за подобряване на ефективността на електроразпределителната мрежа и да намали повишаването на температурата на печатната платка.
3. Топлопроводимост
Топлинната проводимост на материала на субстрата влияе върху способността на печатната платка да разсейва топлината. По-високата топлопроводимост може да помогне за подобряване на топлинните характеристики на печатната платка и да предотврати прегряване на компонентите.
Заключение
Оптимизирането на разпределението на мощността върху ултратънка платка е сложна, но важна задача. Като вземат предвид дизайнерските фактори, използват усъвършенствани техники и избират правилните материали, дизайнерите могат да гарантират, че печатната платка доставя енергия ефективно и надеждно.

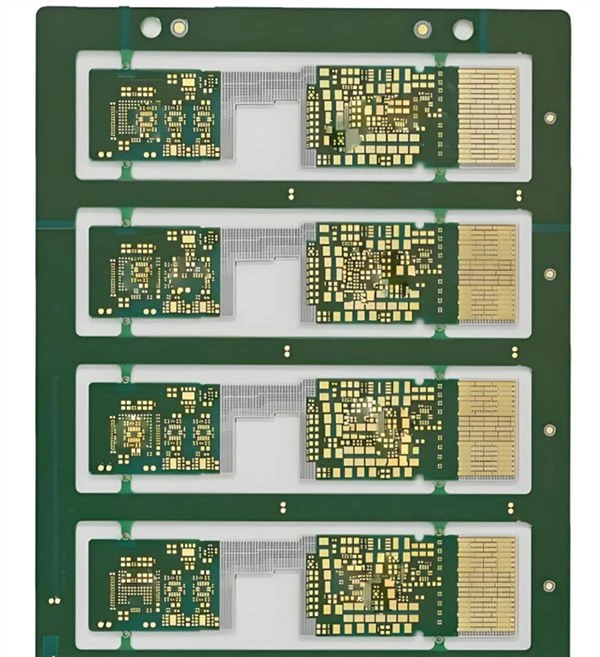

В нашата компания сме специализирани в предоставянето на висококачествени ултратънки платки, които са оптимизирани за разпределение на енергия. Независимо дали имате нужда отPCB без халоген, анПлатка на оптичния приемо-предавателен модул, или anHDI платка, ние имаме експертизата и опита, за да отговорим на вашите нужди.
Ако се интересувате да научите повече за нашите ултратънки платки или имате въпроси относно оптимизирането на разпределението на мощността, моля, не се колебайте да се свържете с нас. Ще се радваме да обсъдим вашите изисквания и да ви предоставим персонализирано решение.
Референции
- [1] „Проектиране на високоскоростни печатни платки: Изчерпателно ръководство“ от Ерик Богатин и Хенри От.
- [2] „Проектиране на печатни платки за съответствие с EMC: практически подход“, от Марк И. Монтроуз.
- [3] „Моделиране и дизайн на интегритета на захранването за полупроводници и системи,“ от д-р Питър А. Фришман.
