В сферата на електрониката керамичните печатни платки придобиха значителна популярност поради изключителната си топлопроводимост, висока електрическа изолация и отлични механични свойства. Като специализиран доставчик на керамични печатни платки, бях свидетел от първа ръка на нарастващото търсене на печатни платки с повишена надеждност. В тази публикация в блога ще споделя някои ключови стратегии за подобряване на надеждността на керамичните печатни платки, които са от решаващо значение за различни приложения като светодиоди с висока мощност, захранващи модули и космическа електроника.
Избор на материал

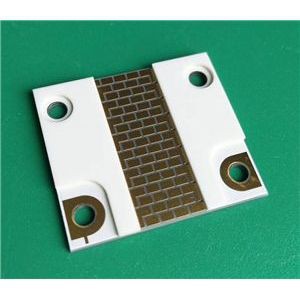

Основата на надеждната керамична печатна платка се крие в избора на материали. Двуалуминиевият оксид е един от най-често използваните керамични материали в производството на печатни платки поради относително ниската си цена, добра механична якост и умерена топлопроводимост. НашитеАлуминиева керамична печатна платкапредлага ценово ефективно решение за много приложения. За приложения, които изискват по-високи топлинни характеристики, алуминиевият нитрид (AlN) е по-добър избор. AlN има много по-висока топлопроводимост от двуалуминиевия оксид, което го прави идеален за устройства с висока мощност, които генерират голямо количество топлина.
Друг важен аспект е металният слой върху керамичния субстрат. Медта е популярен избор за металния слой поради високата си електрическа проводимост. Въпреки това адхезията между медния слой и керамичния субстрат е от решаващо значение. Чрез използване на подходящи техники за повърхностна обработка и процеси на метализация, ние можем да подобрим якостта на адхезия, намалявайки риска от разслояване по време на термичен цикъл или механичен стрес.
Оптимизация на дизайна
Правилният дизайн е от съществено значение за подобряване на надеждността на керамичните печатни платки. Топлинното управление е ключово съображение. Дизайнерите трябва да гарантират, че има достатъчно топлинни отвори за ефективно пренасяне на топлината от компонентите към радиатора. Термичните отвори са малки дупки, пълни с метал, които осигуряват път с ниско съпротивление за топлинния поток. Чрез увеличаване на плътността на топлинните отвори в зони с високо генериране на топлина, можем значително да подобрим топлинните характеристики на PCB.
В допълнение, разположението на компонентите на печатната платка също може да повлияе на нейната надеждност. Компонентите трябва да се поставят по начин, който минимизира разстоянието между компонентите, генериращи топлина, и радиатора. Освен това е необходимо правилното разстояние между компонентите, за да се избегне претрупването, което може да доведе до лошо разсейване на топлината и електрически смущения.
Маршрутизирането на следи е друг критичен фактор при проектиране. Следите трябва да бъдат проектирани с подходяща ширина и разстояние, за да се осигури ниско съпротивление и да се предотврати късо съединение. За високочестотни приложения съгласуването на импеданса на следите е от съществено значение за минимизиране на загубата на сигнал и отражението. Чрез внимателно разглеждане на тези аспекти на дизайна можем да подобрим електрическите характеристики и надеждността на керамичните печатни платки.
Контрол на производствения процес
Производственият процес оказва пряко влияние върху надеждността на керамичните печатни платки. В нашето производствено съоръжение ние прилагаме стриктни мерки за контрол на процеса, за да гарантираме качеството на всяка печатна платка. Процесът на производство на керамичен субстрат включва няколко стъпки, включително подготовка на прах, формоване и синтероване. Необходим е прецизен контрол на тези стъпки, за да се получи керамичен субстрат с еднаква плътност и свойства.
По време на процеса на метализация, който отлага металния слой върху керамичния субстрат, ние използваме усъвършенствани техники като дебелослойни и тънкослойни процеси. Тези процеси изискват прецизен контрол на параметри като температура, налягане и скорост на отлагане. Поддържайки строг контрол върху тези параметри, можем да осигурим висококачествен метален слой с добра адхезия и електрическа проводимост.
Пробиването и обшивката на отворите също трябва да се контролира внимателно. Диаметърът и дълбочината на отворите трябва да са постоянни, а покритието вътре в отворите трябва да е еднакво, за да се осигури надеждна електрическа връзка. Ние използваме автоматизирани системи за проверка, за да открием всякакви дефекти във отворите, като непълно покритие или блокирани отвори, и незабавно да предприемем коригиращи действия.
Тестване и осигуряване на качеството
Тестването е важна част от осигуряването на надеждността на керамичните печатни платки. Провеждаме серия от тестове на всяка печатна платка, преди да бъде изпратена до клиента. Тестът за термичен цикъл е един от най-често срещаните тестове. В този тест печатната платка е подложена на множество цикъла на нагряване и охлаждане, за да се симулират условията на работа в реалния свят. Чрез наблюдение на електрическото представяне и физическата цялост на печатната платка по време на топлинен цикъл, можем да открием всякакви потенциални проблеми като разслояване или напукване.
Друг важен тест е тестът за механичен стрес. ПХБ е подложена на различни механични сили, като огъване и вибрации, за да се оцени нейната механична надеждност. Ние също така извършваме електрически тестове, включително тест за непрекъснатост, тест за изолационно съпротивление и тест за диелектрична якост, за да гарантираме, че електрическите характеристики на печатната платка отговарят на спецификациите.
В допълнение към тези тестове ние прилагаме и цялостна система за осигуряване на качеството. Тази система включва инспекция в процеса на всяка производствена стъпка, както и крайна инспекция преди изпращане. Като се придържаме към строги стандарти за качество, ние можем да гарантираме, че на нашите клиенти се доставят само висококачествени и надеждни керамични платки.
Усъвършенствани технологии
Ние непрекъснато проучваме и възприемаме съвременни технологии за допълнително подобряване на надеждността на керамичните печатни платки. Една такава технология е 3D керамичен опаковъчен субстрат. Нашите3D керамичен опаковъчен субстратпредлага по-компактно и ефективно решение за опаковане на електронни компоненти. Използвайки 3D структури, можем да интегрираме множество компоненти в по-малко пространство, намалявайки общия размер на устройството, като същевременно подобряваме неговата производителност и надеждност.
Планарните LED керамични подложки са друга област, в която постигаме значителен напредък. НашитеПланарна LED керамична подложкаосигурява отлично термично управление за светодиоди с висока мощност. Планарната структура позволява по-добро разсейване на топлината, удължавайки живота на светодиодите и подобрявайки тяхната надеждност.
Сътрудничество с клиенти
Вярваме, че тясното сътрудничество с нашите клиенти е от съществено значение за подобряване на надеждността на керамичните печатни платки. Като разбираме специфичните изисквания и сценарии на приложение на нашите клиенти, ние можем да предоставим персонализирани решения. Ние работим в тясно сътрудничество с нашите клиенти от етапа на проектиране до крайното производство, предлагайки техническа поддръжка и съвети за оптимизиране на процеса на проектиране и производство.
Ние също така насърчаваме нашите клиенти да предоставят обратна връзка за ефективността на нашите печатни платки. Събирайки и анализирайки отзивите на клиентите, можем да идентифицираме области за подобрение и да предприемем проактивни мерки за повишаване на надеждността на нашите продукти.
Заключение
Подобряването на надеждността на керамичните печатни платки е многостранен процес, който включва избор на материал, оптимизиране на дизайна, контрол на производствения процес, тестване и приемане на съвременни технологии. Като доставчик на керамични печатни платки, ние се ангажираме да предоставяме висококачествени и надеждни продукти на нашите клиенти. Чрез непрекъснато подобряване на нашите процеси и технологии и тясно сътрудничество с нашите клиенти, ние можем да отговорим на непрекъснато нарастващите изисквания на електронната индустрия.
Ако се интересувате от нашите керамични печатни платки или имате някакви въпроси относно подобряването на надеждността на дизайна на вашите печатни платки, приветстваме ви да се свържете с нас за доставка и по-нататъшно обсъждане. Очакваме с нетърпение да работим с вас за разработване на надеждни и иновативни решения за керамични печатни платки за вашите специфични приложения.
Референции
- „Керамични субстрати за електронни опаковки“ – изчерпателна книга за свойствата и приложенията на керамичните субстрати в електрониката.
- „Инженеринг на надеждността и анализ на риска“ – Този учебник предоставя задълбочени познания относно принципите и методите на инженеринг на надеждността, които са приложими при проектирането и производството на керамични печатни платки.
- Проучвателни доклади за развитието и тенденциите на керамичните печатни платки на пазара на електроника.
